測量范圍：5-100mm
中心距離：72.5-120mm
外形尺寸：120×95×31.5mm
● 技術特性
ü 激光三角測量與CCD測量技術
ü 非接觸式測量：距離、位移、厚度和距離差
ü 適用于幾乎所有材料
ü 可測三種溫度的材料（型號后綴：HT/VHT/VVHT）,材料表面溫度最高2200℃
ü 測量范圍最大100mm，測量距離最大170mm
ü 分辨率0.001 – 0.05mm
ü 高測量速率，可選2KHZ, 5KHZ, 10KHZ
ü 緊湊式設計外殼，安裝簡單
ü 提供數字和模擬信號輸出
ü 2個傳感器配合使用可測量材料厚度

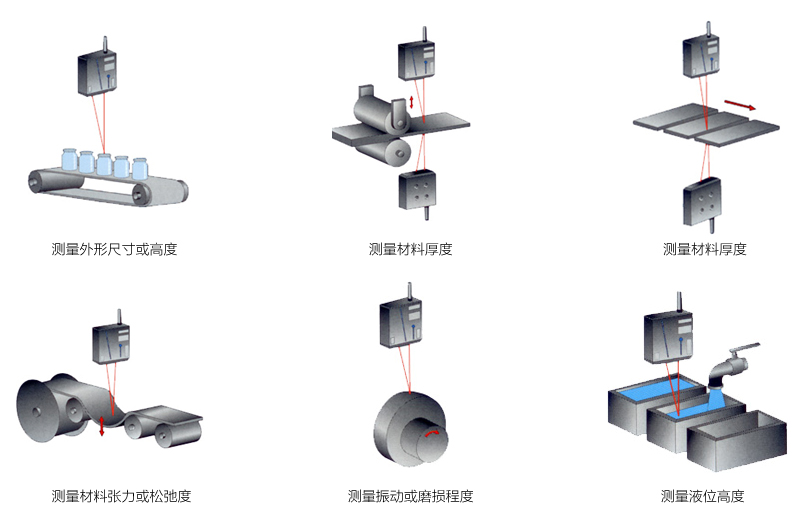

● 典型應用
● 技術參數
測量范圍(FS) mm | LTD 72.5 | LTD 75 | LTD 82.5 | LTD 95 | LTD 120 |
距離范圍 mm | 5 | 10 | 25 | 50 | 100 |
中心距離 mm | 70-75 | 70-80 | 70-95 | 70-120 | 70-170 |
近端分辨率* mm | 72.5 | 75 | 82.5 | 95 | 120 |
遠端分辨率* mm | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
線性誤差* mm | 0.001 | 0.001 | 0.002 | 0.002 | 0.005 |
刷新頻率* KHz | 0.003 | 0.004 | 0.008 | 0.013 | 0.025 |
溫漂系數 （%F.S/℃） | 0.03 | 0.03 | 0.03 | 0.03 | 0.03 |
光源波長 nm | Laser/650 | Laser/650 | Laser/650 | Laser/650 | Laser/650 |
光斑直徑 mm | Φ 0.2 | Φ 0.3 | Φ 0.3 | Φ 0.4 | Φ 0.4 |
激光防護等級**** | IEC 2 | ||||
模擬量輸出** | 4-20mA 或 1-9V | ||||
數字量輸出*** | RS232 或 RS422,115200波特率（針對2KHZ），38400波特率（針對1KHZ） | ||||
工作電壓 Vdc | 22-36 | ||||
功耗 w | 最大4.5 | ||||
運行溫度 ℃ | 0 .. 45，存放溫度 -20.. +70, 相對濕度90% | ||||
防護等級 | IP65 | ||||
外形尺寸 mm | 120×95×31.5 | ||||
自身重量 g | 370 | ||||
M12電氣接頭 | 12針母頭，code A | ||||
外殼材質 | 鋁材，玻璃窗口 | ||||
備注：
*以測量/采樣頻率在白紙上進行靜態測量，不對串行輸出信號做任何平均濾波處理：2σ：2倍標準方差。
**13位A/D轉換器用來對18位數字位移結果進行處理，整數值，額定分辨率為0.001mm。
***串行通訊/數字輸出，以及模擬量輸出信號的刷新頻率可選擇2KHz, 或1 KHz,5 KHz,10KHz，除非啟用簡單平均濾波開啟。
***以太網作為串行通訊接口的選項可用于距離測量。
****IEC 3R等級激光針對某邪惡測量高溫物體表面的傳感器（HT和VHT后綴）

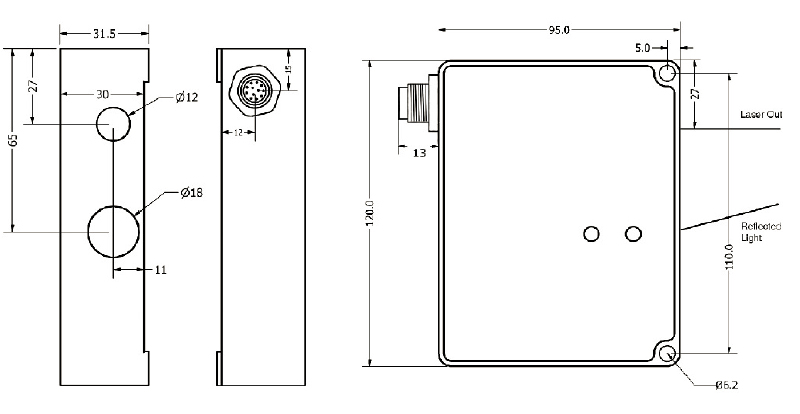

● 外形尺寸

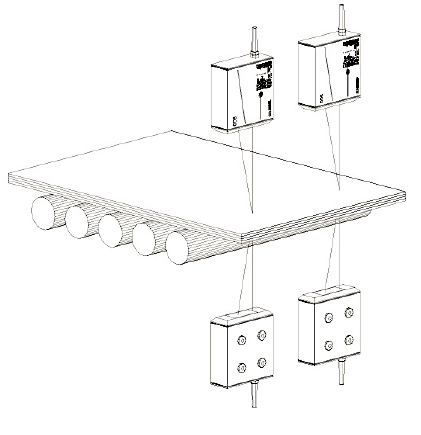

● 利用LTD激光測距儀對材料厚度進行測量
使用2個相同型號的LTD系列激光測距儀可用于測量材料的厚度。其中一個測距儀作為主單元，另一個則設定為從單元。
主單元測距儀通過RS232或RS422串口讀取從單元內部的距離參數，并結合主單元內部的距離參數最終輸出計算后的厚度值，以數字量或模擬量信號輸出。
兩個測距儀之間必須保持同步操作，如果測量半透明材料則交替進行測量，但每個測距儀的測量頻率將為額定刷新頻率的一半。
2個LTD激光測距儀也可以設定為差異模式來替代測量材料厚度。

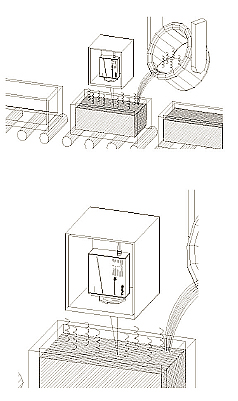

● 測量高溫材料表面
DSE公司提供三種高溫型LTD激光測距儀，適合不同溫度范圍的材料表面。
HT可測量最高溫度達1000℃的物體
VHT可測量最高溫度達1300℃的物體
VVHT可測量最高溫度達2200℃的物體，采用藍色激光源。
由于LTD激光測距儀為非接觸式測量儀表，因此高溫型測距儀特別適合于測量表面溫度超過450℃的熱金屬，玻璃等物體。
LTD HT型測距儀的激光等級為2級，VHT為3R級，超過1300℃則激光等級為3B級。
針對反射性很強的物體表面需要使用3B級的測距儀。
